A(U)RG16R16 0,6/1kV / Cca
ARG16R16 0,6/1kV 1x120
Rif. Nexans 10542134
- Forma del conduttore: Corda rotonda, rigida e compatta
- Flessibilità del conduttore: Classe 2 IEC 60228
- Sezione nominale del conduttore del cavo: 120 mm²
- Diametro nominale del conduttore del cavo: 13,1 mm
- Spessore medio minimo dell'isolante: 1,2 mm
- Diametro nominale sull'isolante: 15,7 mm
- Spessore medio minimo della guaina esterna: 1,5 mm
- Diametro esterno nominale del cavo: 22,2 mm
- Peso approssimativo del cavo: 630 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,253 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,325 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 11,3 kA
ARG16R16 0,6/1kV 1x150
Rif. Nexans 10542135
- Forma del conduttore: Corda rotonda, rigida e compatta
- Flessibilità del conduttore: Classe 2 IEC 60228
- Sezione nominale del conduttore del cavo: 150 mm²
- Diametro nominale del conduttore del cavo: 14,3 mm
- Spessore medio minimo dell'isolante: 1,4 mm
- Diametro nominale sull'isolante: 17,4 mm
- Spessore medio minimo della guaina esterna: 1,6 mm
- Diametro esterno nominale del cavo: 24,2 mm
- Peso approssimativo del cavo: 760 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,206 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,265 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 14,2 kA
ARG16R16 0,6/1kV 1x16
Rif. Nexans 10542038
- Forma del conduttore: Corda rotonda, rigida e compatta
- Flessibilità del conduttore: Classe 2 IEC 60228
- Sezione nominale del conduttore del cavo: 16 mm²
- Diametro nominale del conduttore del cavo: 4,7 mm
- Spessore medio minimo dell'isolante: 0,7 mm
- Diametro nominale sull'isolante: 6,3 mm
- Spessore medio minimo della guaina esterna: 1,4 mm
- Diametro esterno nominale del cavo: 12,1 mm
- Peso approssimativo del cavo: 180 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 1,91 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 2,449 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 1,5 kA
ARG16R16 0,6/1kV 1x185
Rif. Nexans 10542136
- Forma del conduttore: Corda rotonda, rigida e compatta
- Flessibilità del conduttore: Classe 2 IEC 60228
- Sezione nominale del conduttore del cavo: 185 mm²
- Diametro nominale del conduttore del cavo: 16,0 mm
- Spessore medio minimo dell'isolante: 1,6 mm
- Diametro nominale sull'isolante: 19,5 mm
- Spessore medio minimo della guaina esterna: 1,7 mm
- Diametro esterno nominale del cavo: 26,6 mm
- Peso approssimativo del cavo: 910 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,164 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,211 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 17,5 kA
ARG16R16 0,6/1kV 1x240
Rif. Nexans 10542139
- Forma del conduttore: Corda rotonda, rigida e compatta
- Flessibilità del conduttore: Classe 2 IEC 60228
- Sezione nominale del conduttore del cavo: 240 mm²
- Diametro nominale del conduttore del cavo: 18,5 mm
- Spessore medio minimo dell'isolante: 1,7 mm
- Diametro nominale sull'isolante: 22,2 mm
- Spessore medio minimo della guaina esterna: 1,8 mm
- Diametro esterno nominale del cavo: 29,6 mm
- Peso approssimativo del cavo: 1140 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,125 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,161 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 22,7 kA
ARG16R16 0,6/1kV 1x25
Rif. Nexans 10542039
- Forma del conduttore: Corda rotonda, rigida e compatta
- Flessibilità del conduttore: Classe 2 IEC 60228
- Sezione nominale del conduttore del cavo: 25 mm²
- Diametro nominale del conduttore del cavo: 6,0 mm
- Spessore medio minimo dell'isolante: 0,9 mm
- Diametro nominale sull'isolante: 8,0 mm
- Spessore medio minimo della guaina esterna: 1,4 mm
- Diametro esterno nominale del cavo: 13,9 mm
- Peso approssimativo del cavo: 230 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 1,2 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 1,539 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 2,4 kA
ARG16R16 0,6/1kV 1x300
Rif. Nexans 10542140
- Forma del conduttore: Corda rotonda, rigida e compatta
- Flessibilità del conduttore: Classe 2 IEC 60228
- Sezione nominale del conduttore del cavo: 300 mm²
- Diametro nominale del conduttore del cavo: 20,7 mm
- Spessore medio minimo dell'isolante: 1,8 mm
- Diametro nominale sull'isolante: 24,6 mm
- Spessore medio minimo della guaina esterna: 1,8 mm
- Diametro esterno nominale del cavo: 32,1 mm
- Peso approssimativo del cavo: 1350 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,1 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,13 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 28,3 kA
ARG16R16 0,6/1kV 1x35
Rif. Nexans 10542130
- Forma del conduttore: Corda rotonda, rigida e compatta
- Flessibilità del conduttore: Classe 2 IEC 60228
- Sezione nominale del conduttore del cavo: 35 mm²
- Diametro nominale del conduttore del cavo: 7,0 mm
- Spessore medio minimo dell'isolante: 0,9 mm
- Diametro nominale sull'isolante: 9,0 mm
- Spessore medio minimo della guaina esterna: 1,4 mm
- Diametro esterno nominale del cavo: 14,9 mm
- Peso approssimativo del cavo: 280 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,868 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 1,113 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 3,3 kA
ARG16R16 0,6/1kV 1x400
Rif. Nexans 10542141
- Forma del conduttore: Corda rotonda, rigida e compatta
- Flessibilità del conduttore: Classe 2 IEC 60228
- Sezione nominale del conduttore del cavo: 400 mm²
- Diametro nominale del conduttore del cavo: 23,5 mm
- Spessore medio minimo dell'isolante: 2,0 mm
- Diametro nominale sull'isolante: 27,8 mm
- Spessore medio minimo della guaina esterna: 2,0 mm
- Diametro esterno nominale del cavo: 35,9 mm
- Peso approssimativo del cavo: 1690 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,0778 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,102 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 37,8 kA
ARG16R16 0,6/1kV 1x50
Rif. Nexans 10542131
- Forma del conduttore: Corda rotonda, rigida e compatta
- Flessibilità del conduttore: Classe 2 IEC 60228
- Sezione nominale del conduttore del cavo: 50 mm²
- Diametro nominale del conduttore del cavo: 8,2 mm
- Spessore medio minimo dell'isolante: 1,0 mm
- Diametro nominale sull'isolante: 10,4 mm
- Spessore medio minimo della guaina esterna: 1,4 mm
- Diametro esterno nominale del cavo: 16,4 mm
- Peso approssimativo del cavo: 330 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,641 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,822 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 4,7 kA
ARG16R16 0,6/1kV 1x500
Rif. Nexans 10542142
- Forma del conduttore: Corda rotonda, rigida e compatta
- Flessibilità del conduttore: Classe 2 IEC 60228
- Sezione nominale del conduttore del cavo: 500 mm²
- Diametro nominale del conduttore del cavo: 26,5 mm
- Spessore medio minimo dell'isolante: 2,2 mm
- Diametro nominale sull'isolante: 31,2 mm
- Spessore medio minimo della guaina esterna: 2,1 mm
- Diametro esterno nominale del cavo: 39,7 mm
- Peso approssimativo del cavo: 2100 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,0605 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,08 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 47,2 kA
ARG16R16 0,6/1kV 1x630
Rif. Nexans 10542143
- Forma del conduttore: Corda rotonda, rigida e compatta
- Flessibilità del conduttore: Classe 2 IEC 60228
- Sezione nominale del conduttore del cavo: 630 mm²
- Diametro nominale del conduttore del cavo: 30,0 mm
- Spessore medio minimo dell'isolante: 2,4 mm
- Diametro nominale sull'isolante: 35,1 mm
- Spessore medio minimo della guaina esterna: 2,2 mm
- Diametro esterno nominale del cavo: 44,0 mm
- Peso approssimativo del cavo: 2620 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,0469 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,063 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 59,5 kA
ARG16R16 0,6/1kV 1x70
Rif. Nexans 10542132
- Forma del conduttore: Corda rotonda, rigida e compatta
- Flessibilità del conduttore: Classe 2 IEC 60228
- Sezione nominale del conduttore del cavo: 70 mm²
- Diametro nominale del conduttore del cavo: 9,8 mm
- Spessore medio minimo dell'isolante: 1,1 mm
- Diametro nominale sull'isolante: 12,2 mm
- Spessore medio minimo della guaina esterna: 1,4 mm
- Diametro esterno nominale del cavo: 18,3 mm
- Peso approssimativo del cavo: 420 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,443 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,568 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 6,6 kA
ARG16R16 0,6/1kV 1x95
Rif. Nexans 10542133
- Forma del conduttore: Corda rotonda, rigida e compatta
- Flessibilità del conduttore: Classe 2 IEC 60228
- Sezione nominale del conduttore del cavo: 95 mm²
- Diametro nominale del conduttore del cavo: 11,5 mm
- Spessore medio minimo dell'isolante: 1,1 mm
- Diametro nominale sull'isolante: 13,9 mm
- Spessore medio minimo della guaina esterna: 1,5 mm
- Diametro esterno nominale del cavo: 20,3 mm
- Peso approssimativo del cavo: 530 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,32 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,411 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 9 kA
AUG16R16 0,6/1kV 1x10
Rif. Nexans 10542150
- Forma del conduttore: Filo unico
- Flessibilità del conduttore: Classe 1 IEC 60228
- Sezione nominale del conduttore del cavo: 10 mm²
- Diametro nominale del conduttore del cavo: 3,5 mm
- Spessore medio minimo dell'isolante: 0,7 mm
- Diametro nominale sull'isolante: 5,3 mm
- Spessore medio minimo della guaina esterna: 1,4 mm
- Diametro esterno nominale del cavo: 11,0 mm
- Peso approssimativo del cavo: 150 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 3,08 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 3,949 Ohm/km
- Corrente di corto circuito del conduttore per 1 s: 0,9 kA
Descrizione
Descrizione
Norme
-
ProductCEI 20-13; IEC 60502-1
Descrizione
Cavi unipolari con conduttore in alluminio, isolamento in mescola elastomerica, guaina esterna in PVC.
Cavi conformi ai requisiti previsti dal Regolamento Prodotti da Costruzione “CPR (EU) n° 305/2011".
Classe di reazione al fuoco: Cca - s3, d1, a3
Applicazioni:
Particolarmente indicati in ambienti a rischio d'incendio ove è strettamente necessario garantire la sicurezza delle persone e preservare gli impianti e le apparecchiature.
Adatti per posa fissa.

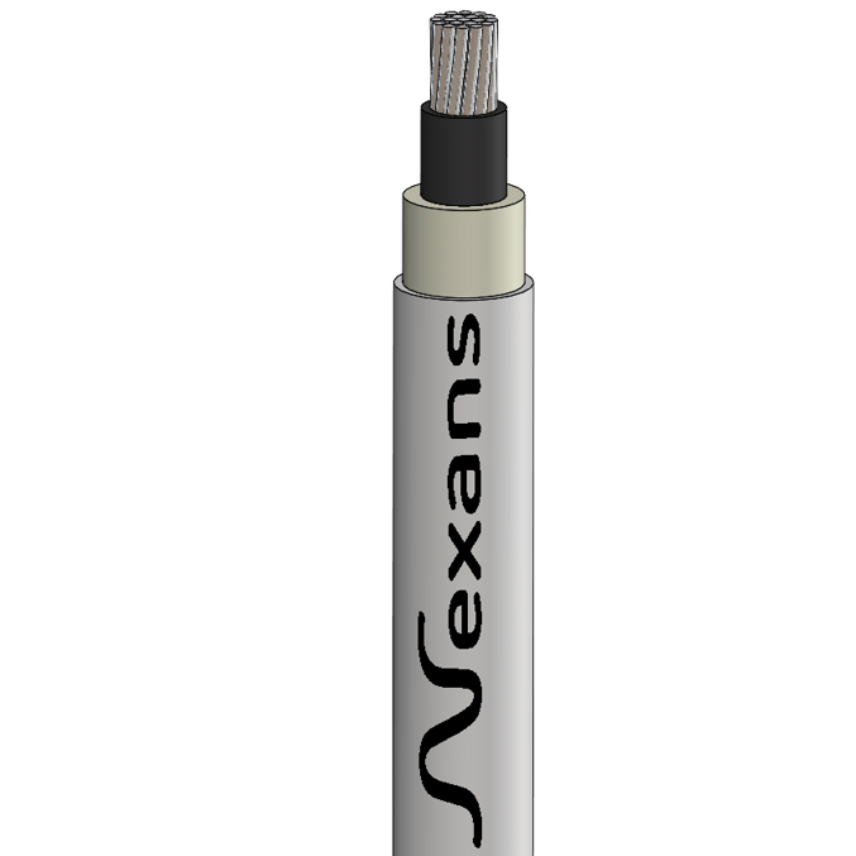

Costruzione
- Conduttore: filo unico di alluminio – Cl. 1 (CEI EN 60228) (fino a 10 mm2);
- corda rotonda, rigida, compatta di alluminio – Cl. 2 (CEI EN 60228) (oltre i 10 mm2).
- Isolamento: mescola reticolata. Colore: nero.
- Riempitivo: materiale estruso non igroscopico.
- Guaina esterna: mescola estrusa di PVC. Colore: grigio.
Caratteristiche funzionali
- Tensione nominale U0/U: 0,6/1 kV
- Temperatura max. di esercizio del conduttore: 90°C
- Temperatura max. di cortocircuito del conduttore: 250°C (max 5s)
- Temperatura min. di posa: 0°C
- Sforzo max. di trazione sul conduttore durante l’installazione: 50 N/mm2
- Raggio minimo di curvatura durante l’installazione: 6 Dcavo
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Alluminio
Isolamento
Mescola reticolata
Colore dell'isolamento
Nero
Formazione
Cavo unipolare
Riempitivo
Materiale estruso non igroscopico
Guaina esterna
Mescola termoplastica di PVC
Colore della guaina esterna
Grigio
Caratteristiche dimensionali
Caratteristiche dimensionali
Numero di anime
1
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U (Um)
0.6/ 1 (1.2) kV
Risorse
Risorse
I nostri siti web
Seleziona il tuo paese per trovare i nostri prodotti e soluzioni
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
