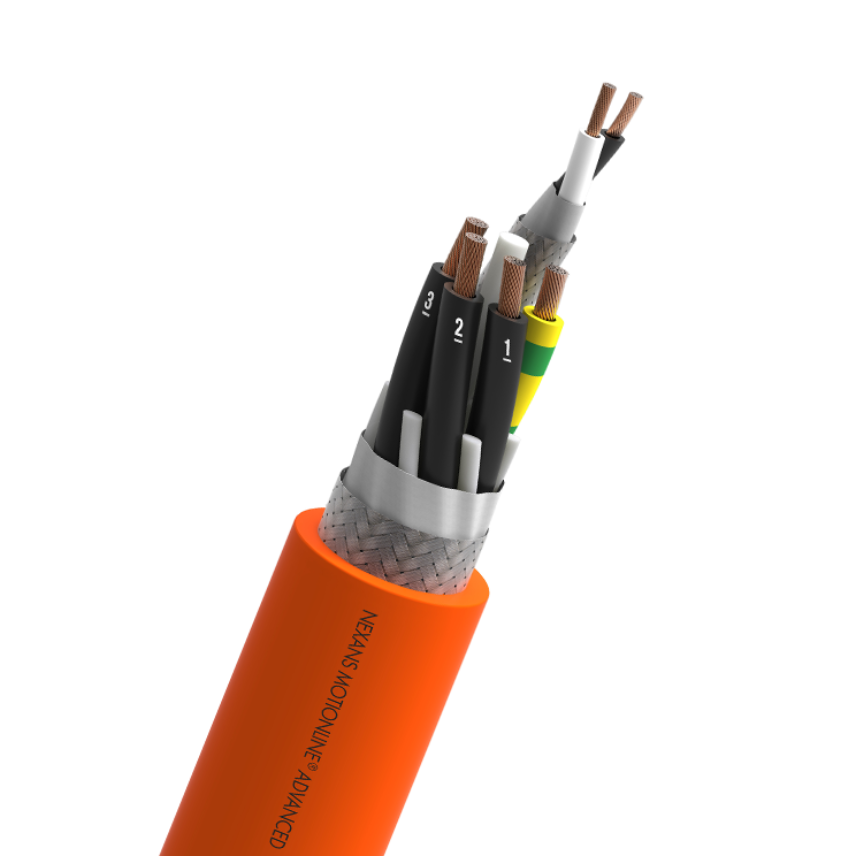

CAVI SERVO - DANAHER STANDARD POTENZA + SEGNALE

Prodotti

13-EBA (4G10+1x(2x1)C)C

Rif. Nexans 13-EBA07Z06P-A3 - Paese rif. 13-EBA07Z06P-A3

  • Imballo: Bobina (1000m)
  • Costruzione: (4G10 + (2x1.0)C)C
  • Diametro esterno nominale del cavo: 19,2 mm
  • Quantitativo rame: 501 kg/km
  • Peso approssimativo del cavo: 677 kg/km



13-EBA (4G6 + 1x(2x1)C)C

Rif. Nexans 13-EBA09Z06P-A3 - Paese rif. 13-EBA09Z06P-A3

  • Imballo: Bobina (1000m)
  • Costruzione: (4G6 + (2x1.0)C)C
  • Diametro esterno nominale del cavo: 16,3 mm
  • Quantitativo rame: 331 kg/km
  • Peso approssimativo del cavo: 450 kg/km



13-EBA (4G4 +1x(2x1)C)C

Rif. Nexans 13-EBA11Z06P-A3 - Paese rif. 13-EBA11Z06P-A3

  • Imballo: Bobina (1000m)
  • Costruzione: (4G4 + (2x1.0)C)C
  • Diametro esterno nominale del cavo: 14,3 mm
  • Quantitativo rame: 236 kg/km
  • Peso approssimativo del cavo: 338 kg/km



13-EBA (4G2.5+1x(2x1)C)C

Rif. Nexans 10552877 - Paese rif. 13-EBA13Z06P-A3

  • Imballo: Tagliati a misura (m)
  • Costruzione: (4G2.5 + (2x1.0)C)C
  • Diametro esterno nominale del cavo: 13,2 mm
  • Quantitativo rame: 174 kg/km
  • Peso approssimativo del cavo: 262 kg/km



13-EBA (4G1.5+1x(2x1)C)C

Rif. Nexans 10552881 - Paese rif. 13-EBA15Z06P-A3

  • Imballo: Tagliati a misura (m)
  • Costruzione: (4G1.5 + (2x1.0)C)C
  • Diametro esterno nominale del cavo: 11,8 mm
  • Quantitativo rame: 126 kg/km
  • Peso approssimativo del cavo: 205 kg/km



13-EBA (4G1.0+1x(2x1)C)C

Rif. Nexans 13-EBA17Z06P-A3 - Paese rif. 13-EBA17Z06P-A3

  • Imballo: Bobina (1000m)
  • Costruzione: (4G1 + (2x1.0)C)C
  • Diametro esterno nominale del cavo: 10,8 mm
  • Quantitativo rame: 120 kg/km
  • Peso approssimativo del cavo: 166 kg/km



Descrizione

Descrizione

Norme

  • Product
    UL and CSA approval

Power

Rated voltage:

1000 V

Conductors:

Bare copper

Insulation material:

Polyolefin

Core identification:
Power: Black  num. 1+3 + Green/Yellow

Shield:
Tinned copper braid covering > 85%
Binder tape:
Textile no textile

Jacket:

PUR

Colour:
ORANGE  RAL 2003 (-A3)



Signal pair

Rated voltage:

600 V
Conductors:

Bare  copper

Insulation:

Polyolefin

Core identification:
Black - White
Shield:
Tinned copper wrap covering > 85%

Binder tape :

Textile no textile

Caratteristiche

Caratteristiche

Caratteristiche costruttive

Caratteristiche costruttive

Materiale del conduttore
Rame nudo
Isolamento
Poliolefina
Colore dell'isolamento
Potenza: Nero num 1-3 + Giallo/verde; Segnale: Bianco-Nero
Formazione
nuclei di potenza e coppie di controllo a trefoli con riempitivo
Nastratura
Nastro non igroscopico
Schermatura
Treccia in rame stagnato cop. 85%
Guaina esterna
PUR
Colore della guaina esterna
Arancio RAL 2003
Senza alogeno
Y

Caratteristiche elettriche

Caratteristiche elettriche

Tensione nominale Uo/U
0.6/1 kV
Tensione di prova
4000 V

Caratteristiche meccaniche

Caratteristiche meccaniche

Accelerazione massima
20 m/s²
Cicli di curvatura
10 Mio.
Velocità di traslazione
220 m/min

Caratteristiche d'utilizzo

Caratteristiche d'utilizzo

Campo d'applicazione
Dinamica
Raggio di curvatura minimo per posa mobile
10 (xD)
Temperatura Operativa
-30 ... 80 °C
Temperatura di stoccaggio, intervallo
-40 ... 80 °C
Resistenza all'olio
EN 50363-10-2
Ritardante la fiamma
IEC/EN 60332-1-2; FT1; UL 1581 FT1
