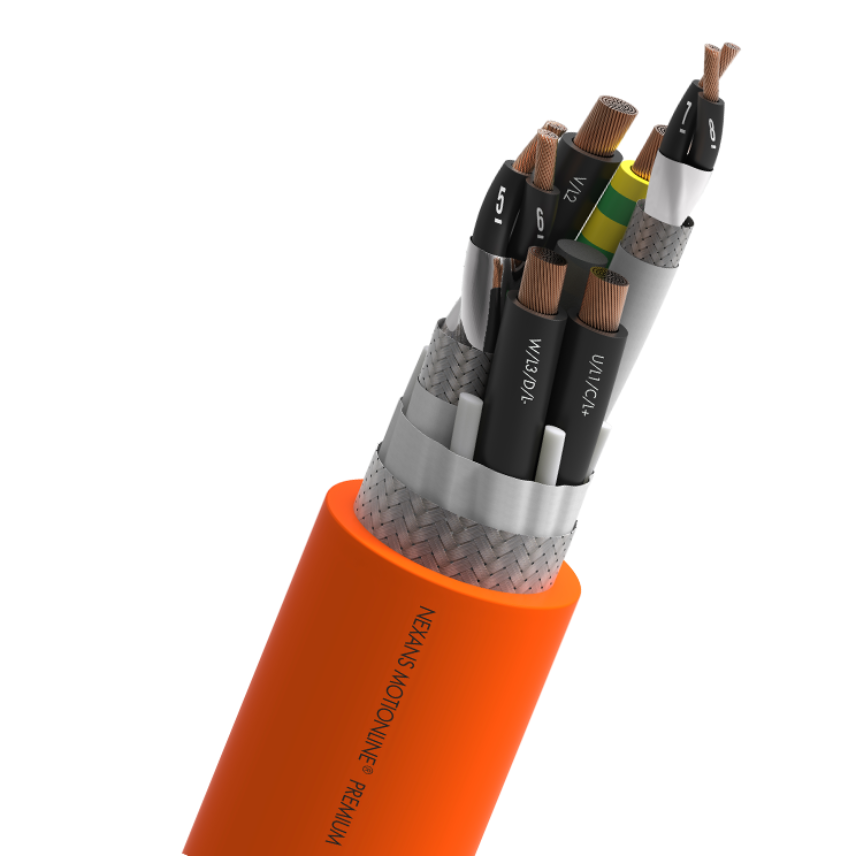

CAVI SERVO CON GUAINA INTERNA - BOSCH REXROTH® STANDARD

Prodotti

SERVO CABLES WITH INNER JACKET ACC. TO BOSCH REXROTH® (4G1,5+2x(2x0,75)C)C STANDARD

Rif. Nexans 49314360

  • Imballo: Bobina (1000m)
  • Costruzione: (4G1.5 + 2x(2x0.75)C)C
  • Diametro esterno: 12 mm
  • Quantitativo rame: 147 kg/km
  • Peso approssimativo del cavo: 216 kg/km



SERVO CABLES WITH INNER JACKET ACC. TO BOSCH REXROTH® (4G2,5+2x(2x0,75)C)C STANDARD

Rif. Nexans 49314460

  • Costruzione: (4G2.5+2x(2x0.75)C)C
  • Diametro esterno: 13,8 mm
  • Quantitativo rame: 177 kg/km
  • Peso approssimativo del cavo: 260 kg/km



SERVO CABLES WITH INNER JACKET ACC. TO BOSCH REXROTH® (4G4,0+2x(2x1,0)C)C STANDARD

Rif. Nexans 49314560

  • Costruzione: (4G4,0+2x(2x1,0)C)C
  • Diametro esterno: 15,3 mm
  • Quantitativo rame: 297 kg/km
  • Peso approssimativo del cavo: 391 kg/km



SERVO CABLES WITH INNER JACKET ACC. TO BOSCH REXROTH® (4G6,0+2x(2x1,0)C)C STANDARD

Rif. Nexans 49314660

  • Costruzione: (4G6+2x(2x1.0)C)C
  • Diametro esterno: 16,8 mm
  • Quantitativo rame: 329 kg/km
  • Peso approssimativo del cavo: 448 kg/km



SERVO CABLES WITH INNER JACKET ACC. TO BOSCH REXROTH® STANDARD (4G10,0+2x(2x1,0)C)C

Rif. Nexans 49314760

  • Costruzione: (4G10+2x(2x1.0)C)C
  • Diametro esterno: 19 mm
  • Quantitativo rame: 508 kg/km
  • Peso approssimativo del cavo: 657 kg/km



Descrizione

Descrizione

Norme

  • Product
    UL and CSA approval

Servo cables with 2 control pairs for extremely dynamic applications; PUR jacket, TPE inner jacket, screened, resistant to oils and coolants, notch resistant, flame retardant, resistant
to hydrolysis and microbes, PVC- and halogen-free.

Caratteristiche

Caratteristiche

Caratteristiche costruttive

Caratteristiche costruttive

Materiale del conduttore
Conduttore resistente alla flessione con fili di rame nudo
Isolamento
TPM con capacità molto bassa
Formazione
nuclei di potenza e coppie di controllo a trefoli con riempitivo
Colore dell'isolamento
Potenza: 3 nuclei neri con marcatura, 1 nucleo verde-giallo Potenza: U/L1/C/L+ V/L2 W/L3/D/L- Gi/Ve Controllo: nero numerato 5-6; 7-8
Guaina interna
Mescola TPE, ottimizzata per l'uso in catene portacavi
Schermo
Treccia di rame stagnato, copertura ≥ 80%
Schermo Individuale
Foglio di plastica rivestito di alluminio e treccia di rame stagnato, copertura >=80%
Guaina esterna
PUR
Colore della guaina esterna
Arancio RAL 2003
Senza alogeno
Y

Caratteristiche elettriche

Caratteristiche elettriche

Tensione nominale Uo/U
0.6/1 kV
Tensione di prova
4000 V

Caratteristiche meccaniche

Caratteristiche meccaniche

Cicli di curvatura
5 Mio.
Velocità di traslazione
300 m/min
Accelerazione massima
50 m/s²

Caratteristiche d'utilizzo

Caratteristiche d'utilizzo

Campo d'applicazione
Dinamica
Raggio di curvatura minimo per posa mobile
7,5 (xD)
Temperatura Operativa
-30 ... 80 °C
Temperatura di stoccaggio, intervallo
-50 ... 80 °C
Ritardante la fiamma
IEC 60332-1-2; UL 1581 FT1
Resistenza all'olio
DIN EN 50363-10-2 & DIN EN 60811-404
