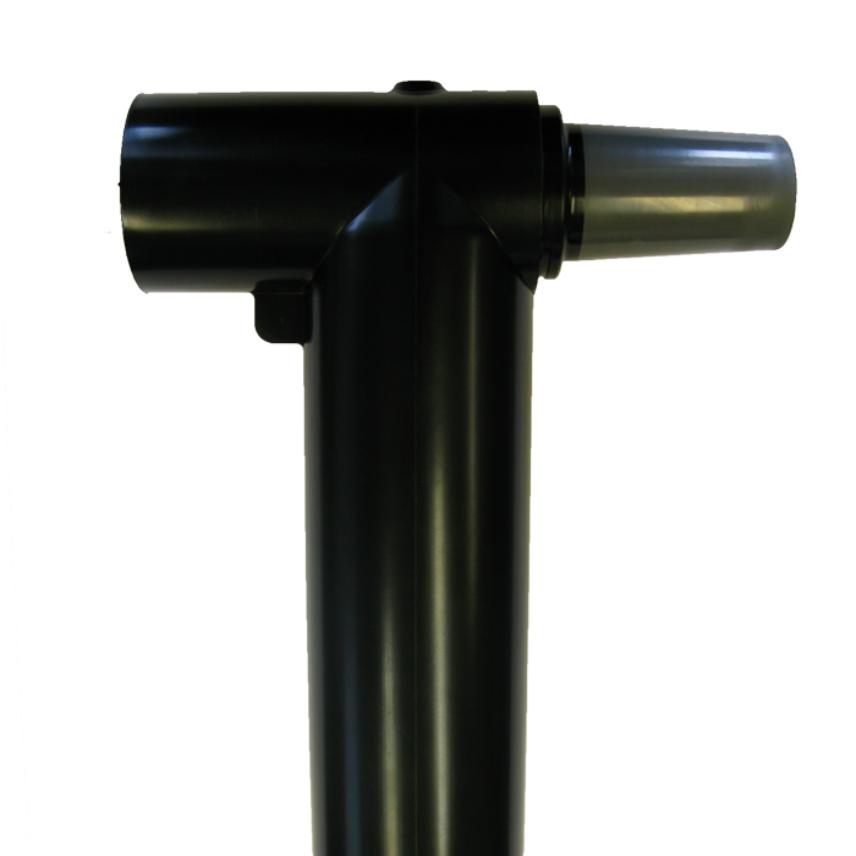

440PB - Interface C - Coupling connector
440PB - Interface C - Coupling connector
Up to 42 kV - 630 A (1250 A)
EUROMOLD Coupling connector for 440TB
- Rif. Nexans : 440PB
Descrizione
Descrizione
Norme
-
InternazionaleCENELEC EN 50180; CENELEC HD 629.1
Application
Separable coupling connector (bolted type) for dual cable arrangement. It has been designed to be used with 440TB separable Tee connector.
Technical characteristics
- A thick conductive EPDM jacket provides a total safe to touch screen.
- Each separable connector is tested for AC withstand and partial discharge prior to leaving the factory.

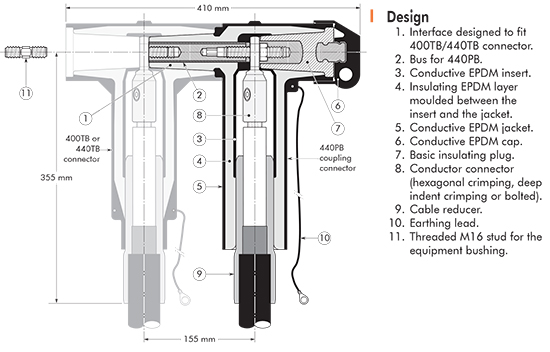

Design

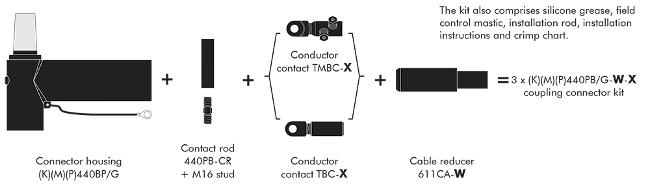

Kit contents
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Forma connettore
T-shaped
Tipo connettore
Male
Materiale del conduttore
Rame o alluminio
Tecnologia
Slip-0n
Caratteristiche dimensionali
Caratteristiche dimensionali
Sezione del conduttore, intervallo
185 ... 630 mm²
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U (Um)
20,8/36 (42) kV
Maximal partial discharge at 2Uo
10 pC
Tensione di resistenza dielettrica, 50Hz per 1 min
93,5 kV
Tensione d'impulso
200 kV
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Interfaccia
C (630 - 1250A)
Risorse
Risorse
Documentazione
Separable screened connector systems
pdf — 2.7 MB
440PB catalogue page
pdf — 512.1 kB
440PB installation instruction
pdf — 1.1 MB
