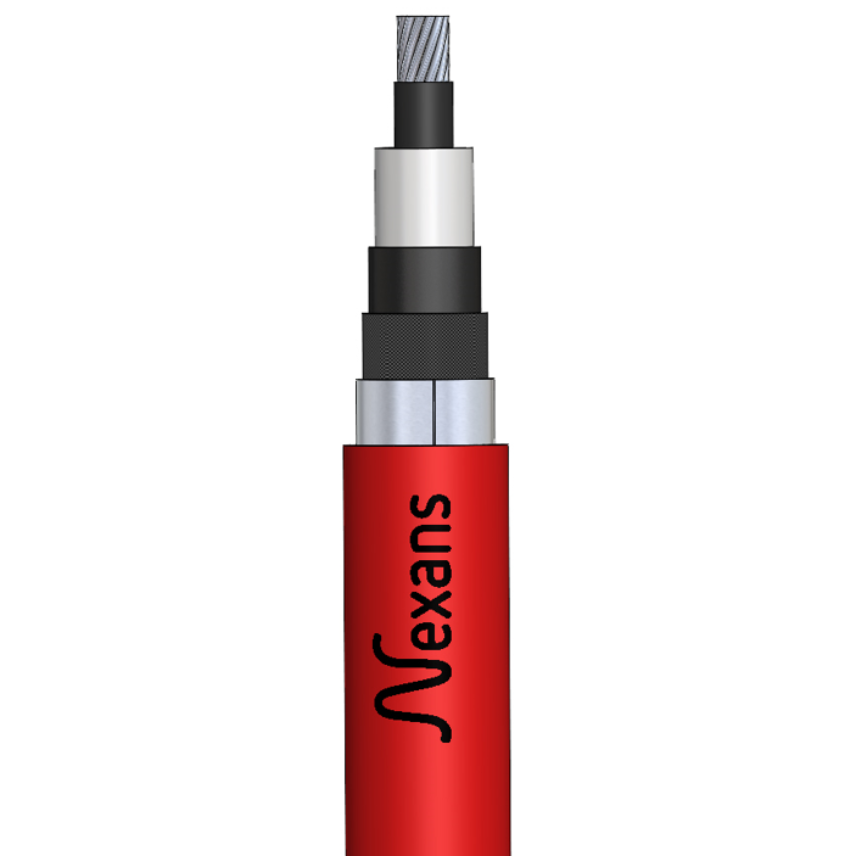

ARE4H5E 18/30kV SR/0,2 / Eca
ARE4H5E 18/30kV 1x185 SR/0,2
Rif. Nexans 10582008
- Sezione nominale del conduttore del cavo: 185 mm²
- Diametro nominale del conduttore del cavo: 16,0 mm
- Spessore minimo dell'isolante: 6,0 mm
- Diametro nominale sull'isolante: 29,8 mm
- Spessore nominale della guaina esterna: 2,1 mm
- Diametro esterno nominale del cavo: 37,6 mm
- Peso approssimativo del cavo: 1280 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,164 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,211 Ohm/km
- Portata di corrente nel terreno a 20°C - posa a trifoglio: 319 A
- Portata di corrente in aria a 30°C - posa a trifoglio: 426 A
- Corrente di corto circuito del conduttore per 1 s: 17,5 kA
- Corrente di corto circuito dello schermo per 0,5 s: 2,1 kA
ARE4H5E 18/30kV 1x400 SR/0,2
Rif. Nexans 10582007
- Sezione nominale del conduttore del cavo: 400 mm²
- Diametro nominale del conduttore del cavo: 23,5 mm
- Spessore minimo dell'isolante: 6,0 mm
- Diametro nominale sull'isolante: 37,3 mm
- Spessore nominale della guaina esterna: 2,4 mm
- Diametro esterno nominale del cavo: 46,0 mm
- Peso approssimativo del cavo: 2070 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,0778 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,101 Ohm/km
- Portata di corrente nel terreno a 20°C - posa a trifoglio: 477 A
- Portata di corrente in aria a 30°C - posa a trifoglio: 678 A
- Corrente di corto circuito del conduttore per 1 s: 37,8 kA
- Corrente di corto circuito dello schermo per 0,5 s: 2,5 kA
ARE4H5E 18/30kV 1x500 SR/0,2
Rif. Nexans 10578824
- Sezione nominale del conduttore del cavo: 500 mm²
- Diametro nominale del conduttore del cavo: 26,5 mm
- Spessore minimo dell'isolante: 6,1 mm
- Diametro nominale sull'isolante: 40,8 mm
- Spessore nominale della guaina esterna: 2,5 mm
- Diametro esterno nominale del cavo: 49,8 mm
- Peso approssimativo del cavo: 2500 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,0605 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,08 Ohm/km
- Portata di corrente nel terreno a 20°C - posa a trifoglio: 545 A
- Portata di corrente in aria a 30°C - posa a trifoglio: 790 A
- Corrente di corto circuito del conduttore per 1 s: 47,2 kA
- Corrente di corto circuito dello schermo per 0,5 s: 2,7 kA
ARE4H5E 18/30kV 1x630 SR/0,2
Rif. Nexans 10576183
- Sezione nominale del conduttore del cavo: 630 mm²
- Diametro nominale del conduttore del cavo: 30,0 mm
- Spessore minimo dell'isolante: 6,2 mm
- Diametro nominale sull'isolante: 44,5 mm
- Spessore nominale della guaina esterna: 2,6 mm
- Diametro esterno nominale del cavo: 53,9 mm
- Peso approssimativo del cavo: 3030 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,0469 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,063 Ohm/km
- Portata di corrente nel terreno a 20°C - posa a trifoglio: 620 A
- Portata di corrente in aria a 30°C - posa a trifoglio: 920 A
- Corrente di corto circuito del conduttore per 1 s: 59,5 kA
- Corrente di corto circuito dello schermo per 0,5 s: 2,9 kA
Descrizione
Descrizione
Norme
-
ProductHD 620; IEC 60502-2
Descrizione
Cavi unipolari con conduttore in alluminio, isolamento in XLPE a spessore ridotto, schermo a nastro di alluminio, guaina esterna in PE.
Cavi conformi ai requisiti previsti dal Regolamento Prodotti da Costruzione “CPR (EU) n° 305/2011”.
Classe di reazione al fuoco: Eca
Applicazioni:
Adatti per posa fissa, in ambienti interni o esterni, in aria o direttamente o indirettamente interrati.
Costruzione
- Conduttore: corda rotonda, rigida, compatta di alluminio – Cl. 2 (IEC 60228).
- Semiconduttore interno: mescola semiconduttiva estrusa.
- Isolamento: mescola estrusa di polietilene (XLPE).
- Semiconduttore esterno: mescola semiconduttiva estrusa – non pelabile.
- Barriera longitudinale all'acqua: nastro semiconduttivo water blocking.
- Schermo e barriera radiale all'acqua: nastro di alluminio applicato longitudinalmente (spessore nominale: 0,2 mm).
- Guaina esterna: mescola estrusa di polietilene (PE). Colore: rosso.
Caratteristiche funzionali
- Tensione nominale U0/U: 18/30 kV
- Temperatura max. di esercizio del conduttore: 90°C
- Temperatura max. di cortocircuito del conduttore: 250°C (max 5s)
- Temperatura max. di cortocircuito dello schermo: 150°C
- Temperatura min. di posa: -25°C
- Sforzo max. di trazione sul conduttore durante l’installazione: 50 N/mm2
- Raggio min. di curvatura durante l’installazione: 14 Dcavo
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Alluminio
Forma del conduttore
Corda rotonda, rigida e compatta
Flessibilità del conduttore
Classe 2 secondo la IEC 60228
Semiconduttore interno
Mescola semiconduttiva estrusa
Isolamento
Mescola estrusa di polietilene (XLPE)
Semiconduttore esterno
Mescola semiconduttiva estrusa - non pelabile
Barriera longitudinale
Nastro semiconduttivo water blocking
Schermo
Nastro di alluminio
Guaina esterna
Mescola estrusa di polietilene (PE)
Colore della guaina esterna
Rosso
Caratteristiche dimensionali
Caratteristiche dimensionali
Numero di anime
1
Spessore nominale dello schermo
200 µm
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U (Um)
18 / 30 (36) kV
Resistività termica del terreno
1,5 °K.m/W
Modalità di connessione dello schermo metallico
Solid bonding
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Profondità di posa
800 mm
