ARE4H5EEX 18/30kV 3x1x300 SK2

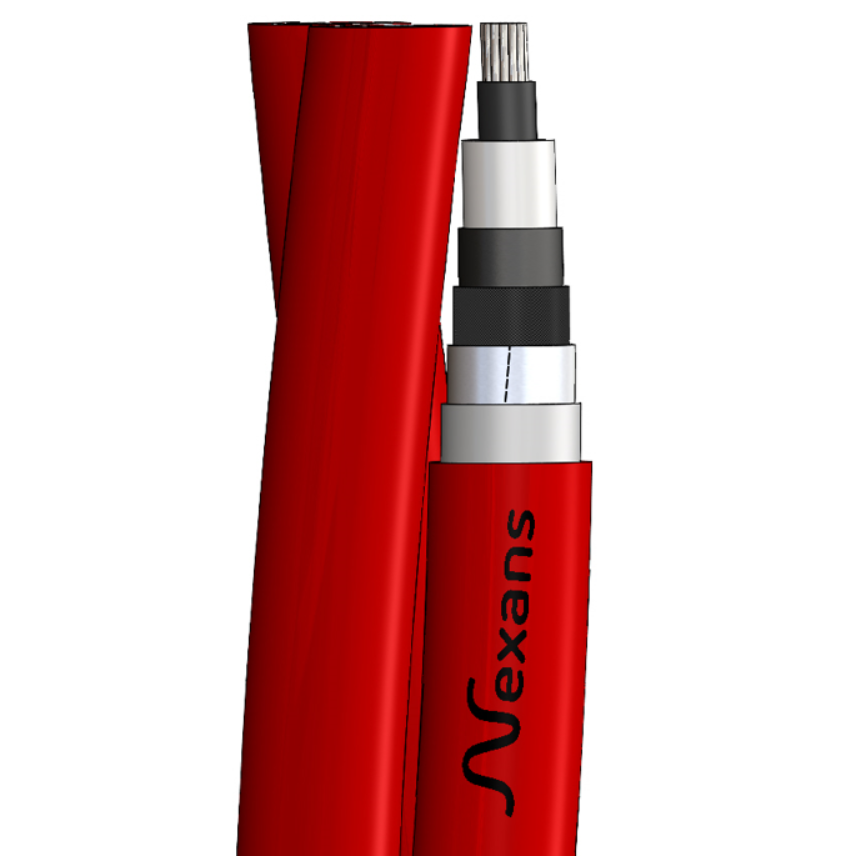

Cavi tripolari a spirale visibile con conduttore in alluminio, isolamento in XLPE a spessore ridotto, schermo a nastro di alluminio, doppia guaina resistente all'urto in PE.

Applicazioni:

Adatti per posa fissa, in ambienti interni o esterni, in aria o direttamente o indirettamente interrati. Le due speciali guaine forniscono un'eccellente protezione contro gli urti e gli stress meccanici. La resistenza dei cavi agli urti è stata valutata in accordo alle prove di abrasione ed impatto descritte nella norma CEI 20-68. Questo tipo di cavo può essere direttamente interrato, senza l'utilizzo di protezioni meccaniche aggiuntive, poiché è paragonabile ad un cavo armato.

Costruzione:

• Conduttore: corda rotonda, rigida, compatta di alluminio – Cl. 2 (IEC 60228).
• Semiconduttore interno: mescola semiconduttiva estrusa.
• Isolamento: mescola estrusa di polietilene (XLPE).
• Semiconduttore esterno: mescola semiconduttiva estrusa – non pelabile.
• Barriera longitudinale all'acqua: nastro semiconduttivo water blocking.
• Schermo e barriera radiale all'acqua: nastro di alluminio applicato longitudinalmente (spessore nominale: 0,2 mm).
• Prima guaina: mescola estrusa di polietilene (PE).
• Seconda guaina: mescola estrusa di polietilene (PE). Colore: rosso.

Caratteristiche funzionali:

• Tensione nominale U₀/U: 18/30 kV
• Temperatura max. di esercizio del conduttore: 90°C
• Temperatura max. di cortocircuito del conduttore: 250°C (max 5s)
• Temperatura max. di cortocircuito dello schermo: 150°C
• Temperatura min. di posa: -25°C
• Sforzo max. di trazione sul conduttore durante l’installazione: 50 N/mm²
• Raggio min. di curvatura durante l’installazione: 21 D_fase
