ARE4H5EX 12/20kV 3x1x185 SR/0,2
Rif. Nexans 10513858
- Sezione nominale delle fasi: 185 mm²
- Diametro nominale del conduttore delle fasi: 16 mm
- Spessore minimo dell'isolante: 4,3 mm
- Diametro nominale sull'isolante: 26,4 mm
- Spessore nominale della guaina esterna: 2,0 mm
- Diametro nominale delle fasi: 33,8 mm
- Diametro circoscritto nominale del cavo: 72,9 mm
- Peso approssimativo del cavo: 3300 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,164 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,211 Ohm/km
- Portata di corrente nel terreno a 20°C - posa a trifoglio: 319 A
- Portata di corrente in aria a 30°C - posa a trifoglio: 422 A
- Corrente di corto circuito del conduttore per 1 s: 17,5 kA
- Corrente di corto circuito dello schermo per 0,5 s: 1,8 kA
ARE4H5EX 12/20kV 3x1x240 SR/0,2
Rif. Nexans 10559669
- Sezione nominale delle fasi: 240 mm²
- Diametro nominale del conduttore delle fasi: 18,5 mm
- Spessore minimo dell'isolante: 4,3 mm
- Diametro nominale sull'isolante: 28,9 mm
- Spessore nominale della guaina esterna: 2,1 mm
- Diametro nominale delle fasi: 36,6 mm
- Diametro circoscritto nominale del cavo: 79,0 mm
- Peso approssimativo del cavo: 4000 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,125 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,161 Ohm/km
- Portata di corrente nel terreno a 20°C - posa a trifoglio: 370 A
- Portata di corrente in aria a 30°C - posa a trifoglio: 502 A
- Corrente di corto circuito del conduttore per 1 s: 22,7 kA
- Corrente di corto circuito dello schermo per 0,5 s: 2 kA
ARE4H5EX 12/20kV 3x1x300 SR/0,2
Rif. Nexans 10513859
- Sezione nominale delle fasi: 300 mm²
- Diametro nominale del conduttore delle fasi: 20,7 mm
- Spessore minimo dell'isolante: 4,4 mm
- Diametro nominale sull'isolante: 31,3 mm
- Spessore nominale della guaina esterna: 2,2 mm
- Diametro nominale delle fasi: 39,4 mm
- Diametro circoscritto nominale del cavo: 84,8 mm
- Peso approssimativo del cavo: 4690 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,1 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,129 Ohm/km
- Portata di corrente nel terreno a 20°C - posa a trifoglio: 417 A
- Portata di corrente in aria a 30°C - posa a trifoglio: 578 A
- Corrente di corto circuito del conduttore per 1 s: 28,3 kA
- Corrente di corto circuito dello schermo per 0,5 s: 2,1 kA
ARE4H5EX 12/20kV 3x1x400 SR/0,2
Rif. Nexans 10575183
- Sezione nominale delle fasi: 400 mm²
- Diametro nominale del conduttore delle fasi: 23,5 mm
- Spessore minimo dell'isolante: 4,4 mm
- Diametro nominale sull'isolante: 34,1 mm
- Spessore nominale della guaina esterna: 2,3 mm
- Diametro nominale delle fasi: 42,4 mm
- Diametro circoscritto nominale del cavo: 91,5 mm
- Peso approssimativo del cavo: 5590 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,0778 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,101 Ohm/km
- Portata di corrente nel terreno a 20°C - posa a trifoglio: 477 A
- Portata di corrente in aria a 30°C - posa a trifoglio: 676 A
- Corrente di corto circuito del conduttore per 1 s: 37,8 kA
- Corrente di corto circuito dello schermo per 0,5 s: 2,3 kA
ARE4H5EX 12/20kV 3x1x50 SR/0,2
Rif. Nexans 10577606
- Sezione nominale delle fasi: 50 mm²
- Diametro nominale del conduttore delle fasi: 8,2 mm
- Spessore minimo dell'isolante: 4,85 mm
- Diametro nominale sull'isolante: 20,0 mm
- Spessore nominale della guaina esterna: 1,8 mm
- Diametro nominale delle fasi: 26,8 mm
- Diametro circoscritto nominale del cavo: 57,8 mm
- Peso approssimativo del cavo: 1770 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,641 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,822 Ohm/km
- Portata di corrente nel terreno a 20°C - posa a trifoglio: 152 A
- Portata di corrente in aria a 30°C - posa a trifoglio: 185 A
- Corrente di corto circuito del conduttore per 1 s: 4,7 kA
- Corrente di corto circuito dello schermo per 0,5 s: 1,5 kA
ARE4H5EX 12/20kV 3x1x500 SR/0,2
Rif. Nexans 10559700
- Sezione nominale delle fasi: 500 mm²
- Diametro nominale del conduttore delle fasi: 26,5 mm
- Spessore minimo dell'isolante: 4,5 mm
- Diametro nominale sull'isolante: 37,6 mm
- Spessore nominale della guaina esterna: 2,4 mm
- Diametro nominale delle fasi: 46,3 mm
- Diametro circoscritto nominale del cavo: 99,8 mm
- Peso approssimativo del cavo: 6830 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,0605 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,08 Ohm/km
- Portata di corrente nel terreno a 20°C - posa a trifoglio: 544 A
- Portata di corrente in aria a 30°C - posa a trifoglio: 788 A
- Corrente di corto circuito del conduttore per 1 s: 47,2 kA
- Corrente di corto circuito dello schermo per 0,5 s: 2,5 kA
ARE4H5EX 12/20kV 3x1x70 SR/0,2
Rif. Nexans 10513857
- Sezione nominale delle fasi: 70 mm²
- Diametro nominale del conduttore delle fasi: 9,8 mm
- Spessore minimo dell'isolante: 4,7 mm
- Diametro nominale sull'isolante: 21,0 mm
- Spessore nominale della guaina esterna: 1,8 mm
- Diametro nominale delle fasi: 27,8 mm
- Diametro circoscritto nominale del cavo: 60,0 mm
- Peso approssimativo del cavo: 1990 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,443 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,568 Ohm/km
- Portata di corrente nel terreno a 20°C - posa a trifoglio: 186 A
- Portata di corrente in aria a 30°C - posa a trifoglio: 230 A
- Corrente di corto circuito del conduttore per 1 s: 6,6 kA
- Corrente di corto circuito dello schermo per 0,5 s: 1,6 kA
ARE4H5EX 12/20kV 3x1x95 SR/0,2
Rif. Nexans 10559668
- Sezione nominale delle fasi: 95 mm²
- Diametro nominale del conduttore delle fasi: 11,5 mm
- Spessore minimo dell'isolante: 4,5 mm
- Diametro nominale sull'isolante: 22,3 mm
- Spessore nominale della guaina esterna: 1,9 mm
- Diametro nominale delle fasi: 29,4 mm
- Diametro circoscritto nominale del cavo: 63,3 mm
- Peso approssimativo del cavo: 2300 kg/km
- Massima resistenza elettrica del conduttore a 20°C in c.c.: 0,32 Ohm/km
- Resistenza elettrica del conduttore a 50 Hz e 90°C: 0,411 Ohm/km
- Portata di corrente nel terreno a 20°C - posa a trifoglio: 222 A
- Portata di corrente in aria a 30°C - posa a trifoglio: 280 A
- Corrente di corto circuito del conduttore per 1 s: 9 kA
- Corrente di corto circuito dello schermo per 0,5 s: 1,6 kA
Descrizione
Descrizione
Norme
-
ProductHD 620; IEC 60502-2
Descrizione

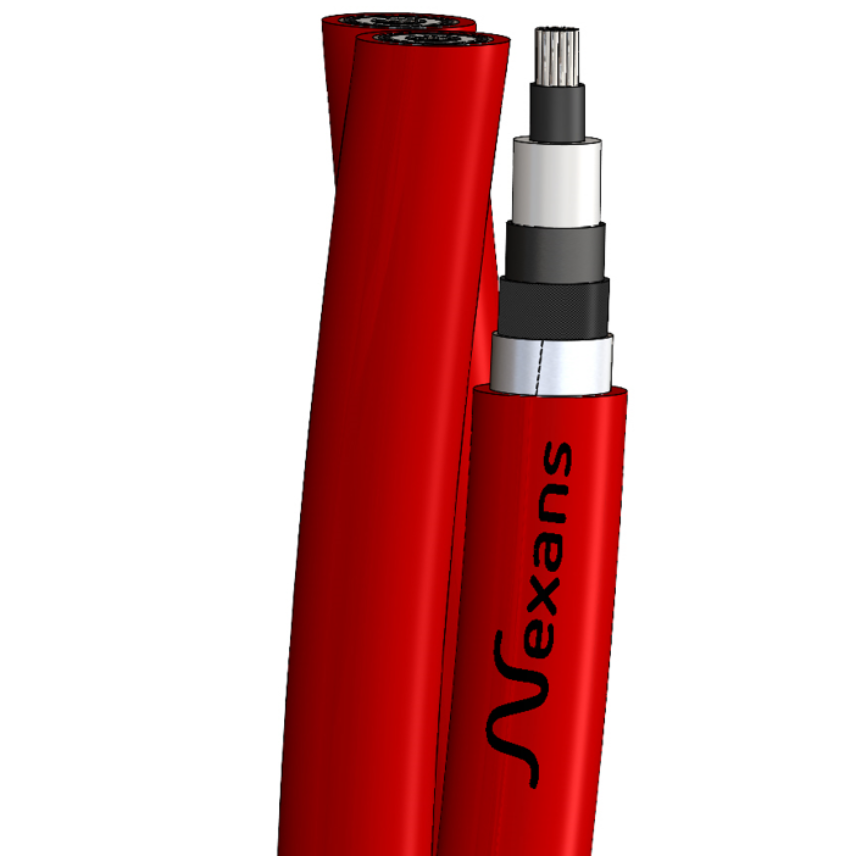

Cavi tripolari a spirale visibile con conduttore in alluminio, isolamento in XLPE a spessore ridotto, schermo a nastro di alluminio, guaina esterna in PE.
Applicazioni:
Adatti per posa fissa, in ambienti interni o esterni, in aria o direttamente o indirettamente interrati.
Costruzione
- Conduttore: corda rotonda, rigida, compatta di alluminio – Cl. 2 (IEC 60228).
- Semiconduttore interno: mescola semiconduttiva estrusa.
- Isolamento: mescola estrusa di polietilene (XLPE).
- Semiconduttore esterno: mescola semiconduttiva estrusa – non pelabile.
- Barriera longitudinale all'acqua: nastro semiconduttivo water blocking.
- Schermo e barriera radiale all'acqua: nastro di alluminio applicato longitudinalmente (spessore nominale: 0,2 mm).
- Guaina esterna: mescola estrusa di polietilene (PE). Colore: rosso.
Caratteristiche funzionali
- Tensione nominale U0/U: 12/20 kV
- Temperatura max. di esercizio del conduttore: 90°C
- Temperatura max. di cortocircuito del conduttore: 250°C (max 5s)
- Temperatura max. di cortocircuito dello schermo: 150°C
- Temperatura min. di posa: -25°C
- Sforzo max. di trazione sul conduttore durante l’installazione: 50 N/mm2
- Raggio min. di curvatura durante l’installazione: 21 Dfase
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Alluminio
Forma del conduttore
Corda rotonda, rigida e compatta
Flessibilità del conduttore
Classe 2 secondo la IEC 60228
Semiconduttore interno
Mescola semiconduttiva estrusa
Isolamento
Mescola estrusa di polietilene (XLPE)
Semiconduttore esterno
Mescola semiconduttiva estrusa - non pelabile
Barriera longitudinale
Nastro semiconduttivo water blocking
Schermo
Nastro di alluminio
Guaina esterna
Mescola estrusa di polietilene (PE)
Colore della guaina esterna
Rosso
Formazione
Cavo con fasi a spirale visibile
Caratteristiche dimensionali
Caratteristiche dimensionali
Numero di fasi
3
Spessore nominale dello schermo
200 µm
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U (Um)
12 / 20 (24) kV
Resistività termica del terreno
1,5 °K.m/W
Modalità di connessione dello schermo metallico
Solid bonding
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Profondità di posa
800 mm
